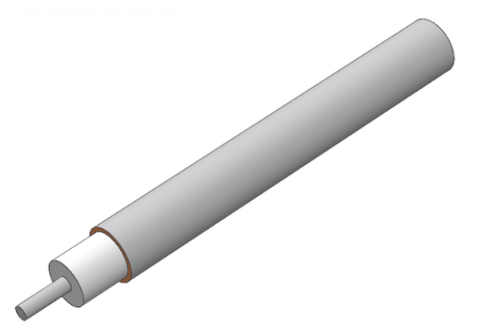

M17/130-00015半剛性電纜EZ Form

發布時間：2022-10-25 16:41:04 瀏覽：646

EZ Form提供27根滿足MIL-DTL-17銅鋁護線套標準半剛性電纜。M17/130-00015電纜滿足甚至超過Mil有多種規格尺寸飾面可以選擇。

為防止氧化，EZ Form建議把M17/130-00015保存在原包裝中，并儲存在干燥的溫度可控環境下直到使用。

應用EZ Form的EZ Flex Formable?電線電纜、繁雜的圖紙和高度彎曲的專用工具已經成為了過去。EZ Flex Formable?銅錫復合外導體電線電纜提供與實心護線套半剛性電線電纜相同的100%屏蔽，但能根據客戶的規格和尺寸輕松人工成型。EZ Flex Formable?不需要設計和制造復雜性，電線電纜能與半剛性電線電纜制造的焊接連接器搭配使用，提供相近的電氣性能。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

EZ Form (8).png

方面	單位	M17/130-00012 版本 F2
外導體直徑	In	.141*
外導體直徑	mm	3.58*
中心導體直徑	In	0.0362
中心導體直徑	mm	0.92
介電直徑	In	0.1175
介電直徑	mm	2.98

材料
外導體	銅
外導體電鍍	銀
電介質	聚四氟乙烯
中心導體	SPCW
符合 RoHS 標準	YES

機械特性
溫度范圍 °C	°C	-40 至 +125
內彎曲半徑（最小）	In	0.25
內彎曲半徑（最小）	mm	6.35
重量	lbs / 100ft	3.51
重量	kg / 100m	5.22

電氣特性**
標稱阻抗	Ohms	50.0 +/- 1.0
傳播速度	-	69.5%
屏蔽效能	D b	>165
耐電壓	VRMS @ 60 Hz	5000
連續工作電壓	VRMS MAX	1900
最大工作頻率	GHz	20
衰減（db / 100 Ft 典型值）	0.5GHz	8
	1.0GHz	12
	5.0GHz	29
	10.0GHz	45
	18.0GHz	65.5
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
功率（Watts Cw @ 20 °C，最大值）	0.5GHz	600
	1.0GHz	450
	5.0GHz	180
	10.0GHz	120
	18.0GHz	83
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
