　　降壓型DC-DC轉換器是一種常用的電子器件，用于將較高的輸入電壓轉換為較低的輸出電壓。其工作原理如下：

　　1、輸入電壓通過一個開關(通常是一個功率MOSFET)連接到一個電感和一個濾波電容。開關周期性地打開和關閉，控制能量的流動。

　　2、當開關關閉時，輸入電壓施加在電感上，使電流以指數上升的方式增加。這存儲了能量在電感中。

　　3、當開關打開時，電感中的磁場崩塌，產生一個反向電壓。根據Lenz定律，這個反向電壓使電流繼續流動，但通過一個二極管，稱為自由輪二極管。

　　4、輸出電壓被取樣在輸出端，通常通過一個電壓反饋回路來保持穩定。如果輸出電壓低于設定值，控制閉環將調整開關的占空比增加，以增加輸出電壓。

5、輸出電壓經過一個濾波電容，以減小輸出紋波。然后通過輸出線路提供給負載。

需要注意的是，以上描述的是基本的降壓型DC-DC轉換器工作原理。實際的轉換器電路可能包括其他元件，例如補償網絡、穩壓器等，以提高穩定性和效率。

　　降壓型DC-DC轉換器電路

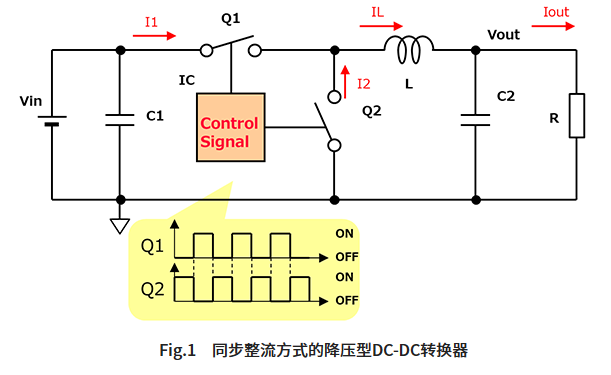

　　Fig.1是同步整流方式的降壓型DC-DC轉換器的電路。

　　基本電路結構是在負責開關的MOSFET(Q1)之后，并聯連接整流用MOSFET(Q2)和輸出平滑電容器(C2)，串聯連接線圈與MOSFET(Q1)。

　　Q1與Q2由IC輸出的控制信號控制。

　　MOSFET(Q1)導通

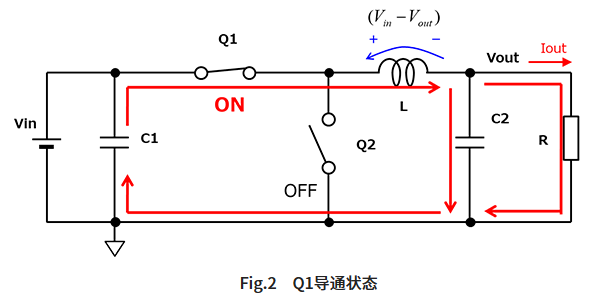

　　Fig.2表示開關元件Q1導通的狀態。

　　當Q1導通時,電流從輸入Vin流過線圈L并對輸出平滑電容器C2充電，提供輸出電流Iout。

　　此時線圈L上流過的電流產生磁場，并將電能轉換成磁能蓄積儲存。

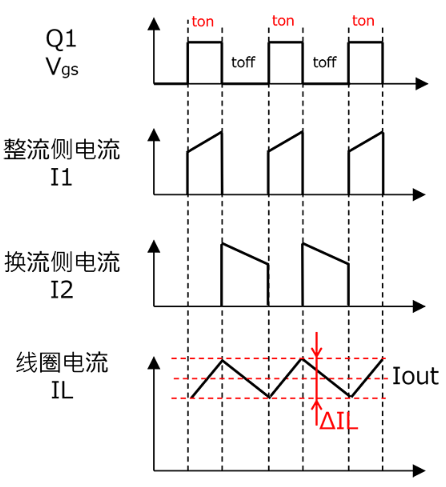

　　Q1導通的ton期間，在線圈L上施加輸入電壓Vin與輸出電壓Vout的電壓，以輸出電流Iout為中心的紋波電流為：

　　ΔIL：L上流過的電流變化量(紋波電流)[A]

　　Vin：輸入電壓[V]

　　Vout：輸出電壓[V]

　　L：線圈電感值[H]

　　ton：Q1導通時間[s]

　　MOSFET(Q2)導通

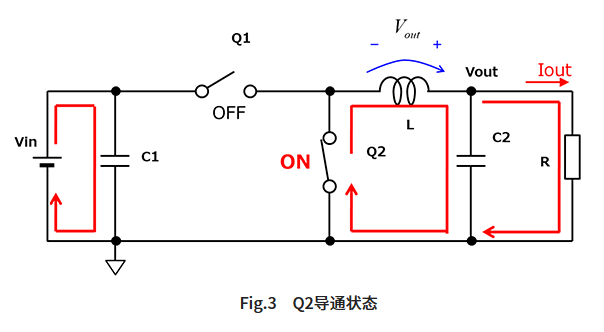

　　Fig.3表示開關元件Q2導通的狀態。

　　Q1關斷后Q2導通，L上儲存的能量向輸出側釋放。

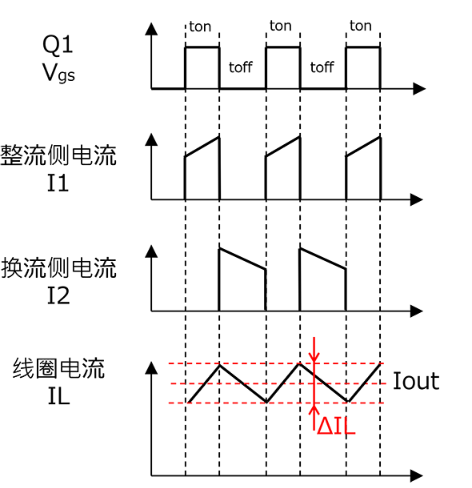

　　在Q1關斷的toff期間，為了維持線圈L上流動的電流，經由Q2向負載釋放電流。此toff期間的紋波電流為：

　　ΔIL：　　L上流過的電流變化量(紋波電流)[A]

　　Vout：　　輸出電壓[V]

　　L：　　線圈電感值[H]

　　toff：　　Q1關斷時間[s]

　　占空比

　　由于穩態下的Q1導通公式(1)與Q2導通公式(2)的ΔIL相等，因此輸入輸出電壓的關系為：

　　ton/(ton + toff)為Q1導通的時間比，被稱為占空比(duty cycle)。

　　Vout取決于占空比，通過控制占空比來控制Vout?！　?/span>

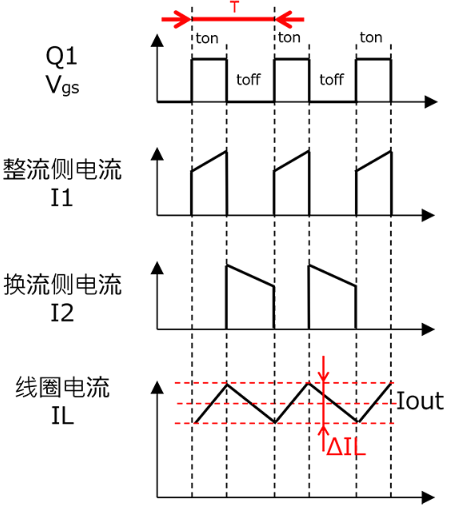

設(ton + toff)為開關周期T[s]，此時的開關頻率為fsw[Hz]，將公式(1)與公式(3)整理為與fsw的關系就是：

若Vin及Vout已確定，那么輸出的紋波電流則由L與fsw決定。

如果紋波電流大，則輸出紋波電壓變大。

此外，也容易使線圈飽和，從而造成鐵芯損耗增大等影響。

為了解決此類問題，需要提高開關頻率，或者增加線圈的圈數來提高電感值。
