Torex特瑞仕XCL系列PoL非隔離電源模塊介紹及替代方案

發布時間：2024-01-12 11:33:24 瀏覽：757

隨著手機等便攜式電子設備的快速發展，要求電子元器件具有高度集成、小型化和超薄化的特點也越來越高。電源IC也不例外，要求不斷追求小型化。特別是在使用電池驅動時，如何有效地利用電池變得非常重要。便攜式電子設備必須同時具備小型化和高效率的特點。

Torex特瑞仕XCL系列是一種簡單結構的降壓DC/DC轉換器與線圈一體型IC，線圈被安裝在轉換器IC的頂部。通過這種結構，我們可以在縮小安裝面積的同時確保各種特性。為了滿足最大600mA的輸出電流需求，我們只需要2個電容作為元器件，這使得電路板的安裝變得更加小型化。另外，由于其簡單的結構，不僅不會損失IC的特性，而且還可以使用現有的成型產品進行生產，這是它的優點之一。

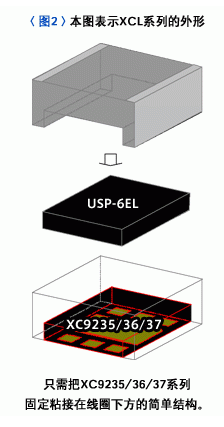

為了簡化生產工程，XCL系列產品采用將DC/DC轉換器與線圈制作成一體的設計。在線圈的中央部位形成凹入部位，將XC9235/XC9236/XC9237系列產品嵌入其中，并采用粘接固定的簡單結構。這樣解決了由復雜工程帶來的成本上升問題。另外，采用這樣的結構，可以直接將線圈上方的電極和IC引腳安裝到PCB上，實現DC/DC轉換器在PCB布局上的布線。

XCL205/XCL206/XCL207產品中采用了XC9235/36/37系列的DC/DC轉換器IC，具有以下主要特點：工作電壓范圍為2.0V～6.0V;輸出電壓范圍為0.8V～4.0V，可通過0.05V的分段調整;開關頻率為3MHz;內置0.42Ω的P溝道驅動晶體管和0.52Ω的N溝道開關晶體管，采用同步整流方式。

可以從三種類型中選擇工作模式：PWM控制(XCL205)、PWM/PFM自動轉換控制(XCL206)、手動轉換控制方式(XCL207)。這些模式在整個負載范圍內能夠高速響應、低紋波、高效率地應對從輕負載到重負載的情況。此外，當待機時，整個電路會停止工作，將消費電流控制在1.0μA以下。內置的輸入欠壓鎖閉功能(UVLO)會在輸出電壓低于1.4V時強制停止內部驅動并關工作。

Torex特瑞仕XCL系列應用市場涵蓋了手機、智能手機、掌上電腦、便攜式游戲機、數碼相機、超便攜移動電腦、便攜式導航儀等產品，尤其是對于需要高效率和有嚴格裝配尺寸要求的小型便攜儀器而言。

Structure Name	Pocket Type	Stack Type	Multiple Type	Cool Post Type
Drawing
Description	The IC is covered by the coil.	The IC is stacked on the coil.	The IC and coil are placed side-by-side.	The molded IC is stacked under the coil.
Features *	◎ Radiated noise ◎ Near magnetics field △ Cost ◎ Mounting area ○ Large current ○ Heat dissipation	○ Radiated noise △ Near magnetics field ◎ Cost ○ Mounting area △ Large current △ Heat dissipation	○ Radiated noise ○ Near magnetics field ○ Cost △ Mounting area ◎ Large current ◎ Heat dissipation	○ Radiated noise ○ Near magnetics field ○ Cost ○ Mounting area ○ Large current ◎ Heat dissipation
Products	XCL100/XCL101 (step-up) XCL102/XCL103 (step-up) XCL201/XCL202 (step-down) XCL205/XCL206 (step-down) XCL210（step-down） XCL232（step-down） XCL233（step-down）	XCL208/XCL209 (step-down)	XCL211/XCL212 (step-down)	XCL104/XCL105 (step-up)

替代方案

Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。
