BNC725多觸發數字延遲發生器

發布時間：2024-02-06 13:12:55 瀏覽：598

　　研究人員和系統集成商需要對其實驗和系統進行控制和診斷，因此經常被迫從頭開始構建或將幾個盒子拼湊在一起。我們花了很多時間學習每個盒子的特點，以及如何正確地將盒子相互耦合。每個盒子都有自己的編程協議。寶貴的時間被浪費在跟蹤連接、馴服嘈雜信號、調整多個盒子的時間以及其他令人惱火的雜務上。現在，一個盒子將消除此類問題。這是對幾年前停產的 PSPL2600C 脈沖發生器的重大升級。

　　BNC725 型可簡單、可靠、經濟地協調、集成和同步復雜的設置。725 型具有 8 個帶可編程邏輯的定時通道、獨特的定時模式和 10 ns 的分辨率，其性能優于裝滿儀器、專用盒、濾波器和電纜的機架。輸入可以是邏輯信號、開關、傳感器、聯鎖裝置、計算機命令和儀表。725型可通過 LabVIEW 或 Windows 輕松進行編程和控制。它包含復雜的邏輯、門控和過濾。它有 8 個輸入、8 個輸出和 8 個獨立的定時器。

　　BNC725 型邏輯專為實現快速數據吞吐量 (11 ns) 和最小吞吐量擴展 (~1 ns) 而設計。很難將這種性能與外部布線和硬連線邏輯相匹配。

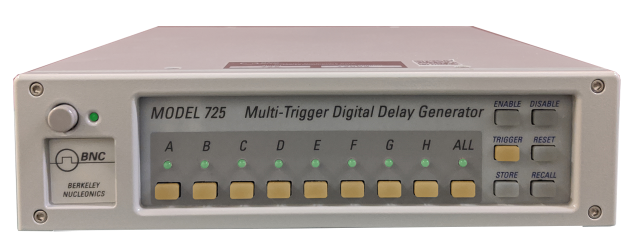

BNC725多觸發數字延遲發生器

規格：

Property	725	725乙
輸入/輸出數量	8 進 / 8 出
觸發脈沖延遲（最小值/最大值）	50納秒/1370納秒	12.5納秒/859秒
觸發脈沖持續時間（最小/最大）	7.7 美升 / 1370 秒	0.75 毫秒 / 859 秒
延遲解決	10納秒	3.125納秒
持續時間分辨率（最大）	10納秒	3.125納秒
內部定時（最小值/最大值）	1.5625兆赫/320兆赫	0.625兆赫 / 320兆赫
吞吐延遲（典型值）	11納秒	3納秒
內部延遲抖動（典型值/最大值）	50PS / 200PS	70ps / 200ps
外部延遲抖動（最大值）	10納秒	3.125納秒
輸入遲滯	5mV	0.1mV - 200mV
內存存儲	12
絕對精度（典型值/最大值）	<0.0001% / 0.01%

應用：

彈道
多觸發輸入
爆炸試驗
安全氣囊（施貴寶）測試
流體力學
