ROT/SF系列精密旋轉傳感器VISHAY
發布時間:2024-04-07 09:35:19 瀏覽:592
VISHAY ROT/SF系列精密旋轉傳感器是一款由VISHAY公司生產的高性能傳感器,具有360°連續旋轉的特性,并可根據請求設置停止位置。該傳感器采用了導電塑料材料,特別適用于伺服安裝,外殼采用聚鄰苯二甲酸酯材料,可根據要求選擇陽極氧化鋁。軸材料通常采用不銹鋼,并提供螺絲驅動器槽口作為通用選項。
VISHAY ROT/SF系列傳感器提供了多種輸出類型和尺寸(08,09,11,13,15,18,20,30)選擇,以滿足不同用戶的需求。它支持高達6個電氣功能,并提供了定制設計的選項,以滿足特定規格的要求。在性能上,該傳感器具有出色的線性度,能夠達到±1%的精度,甚至在某些特定條件下,線性度可以下降到±0.015%。這保證了傳感器在長時間使用中的準確性和穩定性。
此外,VISHAY ROT/SF系列傳感器還具備優秀的重復性,同時產品符合RoHS標準,遵循MIL-R-39023和NFC 93-255等要求,確保了其在各種環境下的可靠性和穩定性。
規格參數:
ELECTRICAL SPECIFICATIONS | ||||||||||
Size | 08 | 09 | 11 | 13 | 15 | 18 | 20 | 30 | ||
Model | 34 SF | 78 SF | 116 SF | 156 SF | 176 SF | 134 SF | 200 SF | 300 SF | ||
Functions | Linear,on request specific law | |||||||||
Theoretical electrical angle (TEA) | TEA =actual electrical angle (AEA)-2* | |||||||||
ndependent linearity (ower TEA) On request best linearity available | A≤±1% Or B≤±0.5% Or C≤±0.25 % Or D≤±0.1% | |||||||||
D≤±0.1% | Down to Es±0.05%|Downto Fs±0.025%|Down to≤±0.015 | |||||||||
Actual electrical angle (AEA | 340? ±3* | 350? ±2° | ||||||||
Ohmic values (Rπ | 1kΩ·2kΩ-5kΩ-10kΩ-onrequest other values | |||||||||
Ohmic value tolerances at 20 ℃ | ±10 %;on request±5 % | |||||||||
Output smoothness | ≤0.025 % | On request s0.01 % | ||||||||
Maximum power rating at 70 *℃ | 0.25 W | 0.3 W | 0.4 W | 0.5 W | 0.75 W | 1.0 W | 1.2 W | 1.5 W | ||
Wiper current/load resistance | Recommended:a few μA-1 mA max.continuous/minimum 10*xRr | |||||||||
Tap (current or voltage On request with angular position to be specified | {Position±2 U =Current /T=voltage Position:±2 Widtt:s 4 | |||||||||
Repeatability | ≤0.01 % | |||||||||
End voltage | ≤0.4 %for 470ΩvRr≤1000 Ω/≤0.2 %for 1000 Ω≤Rr≤2200 O/≤0.1 %Rr>2200Ω | |||||||||
nsulation resistance | ≥1000 MQ,500 Vc | |||||||||
Dielectric strength | ≤750 VnMs,50 Hz | ≤1000 VRMs,50 HZ | ||||||||
MECHANICAL SPECIFICATIONS | ||||||||||
Mechanical rotation | 360°continuous;stops on request | |||||||||
Mounting/shaft guiding | Servo/ball boarimge | |||||||||
Housing | Dlallylphtalate;on request anodized aluminum | |||||||||
Shaft matertal/common option | Stainless steel/screw dnver slot | |||||||||
Termination | Turrets;on request flexible leads,cables… | |||||||||
Wiper | Precious metal multi-finger contact | |||||||||
1 cup | 0.2 | 0.25 | ||||||||
Starting torque (N.cm)each additional cu | 0.15 | |||||||||
Moment of inertia (g.cm?) | 0.3 | 0.4 | 0.6 | 0.8 | 2.2 | 2.8 | 3.5 | 10 | ||
1 cup | 11±2 | 16±2 | 20±2 | 29±2 | 49±2 | 67±3 | 79±3 | 120±10 | ||
Weight (g) each additional cup | 5±2 | 6±2 | 7±2 | 10±2 | 16±2 | 18±3 | 21±3 | 62±10 | ||
PERFORMANCE | ||||||||||
Life (million of cycles) | 25 | |||||||||
Temperature range | 55 *C to+125 ℃ | |||||||||
Climatic category | 55/125/04 | |||||||||
Maximum rotation speed (RPM) | 600 | |||||||||
Sine vibration on 3 axes | 1.5 mm or 20 g from 10 Hz to 2000 Hz | |||||||||
![]() | 50g -11 ms -half sine |
產品型號:
部分# |
ROX300500KFNF5 ROX20020MOKNLB ROX1002MO0FKLB ROX0752M70KKEL ROTAKNOB00043510 R034SF1B502 R034SF1B502 R0200SF1A102 R0116SF1C473 |
相關推薦:
Vishay威世VS-FC270SA20功率MOSFET模塊
更多vishay相關產品信息可咨詢立維創展。
推薦資訊

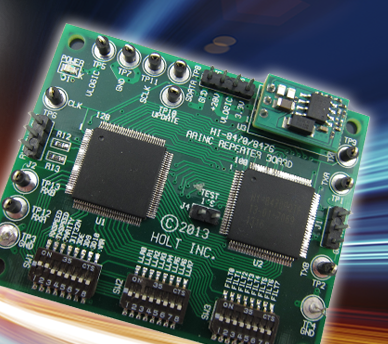

?HOLT IC?為數據設備(DDC)MIL-STd-1553終端和收發器提供多種替代源解決方案。所有HOLT IC設備都是直接替代品,具有寄存器級軟件兼容性和對終端設備的API支持。
