QTCT2303S1T-10.000000溫補晶振TCXO Q-Tech

發布時間：2024-05-24 09:13:09 瀏覽：544

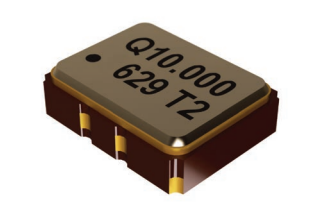

　　QTCT2303S1T-10.000000是一款由Q-Tech公司生產的表面貼裝溫補晶振(TCXO)，型號為QTCT230。該產品具有以下特點：

　　- 小尺寸設計，適合空間受限的應用。

　　- 提供Clipped Sine波形輸出，確保穩定的信號。

　　- 支持2.8V, 3.0V或3.3V電壓供應。

　　- 工作溫度范圍為-40°C至+85°C，可選更嚴格的溫度穩定性選項。

　　- 采用金密封陶瓷封裝，提供優異的環境保護和機械強度。

　　- 符合MIL-PRF-55310 Class 3軍用級篩選測試，確保高可靠性和穩定性。

　　- 無鉛，符合RoHS標準，環保且符合國際標準。

　　- 支持VC-TCXO選項，允許用戶通過外部電壓控制頻率。

　　該產品適用于多種高精度要求的應用，如儀器儀表、導航系統、航空電子設備、通信基站等。

參數信息：

Patameters	QTCT230
Output frequency range (Fo)	10.000000MHz—45.000000MHz
Logic	Clipped Sine
Supply voltage (Vdd)	2.8,3.0,3.3Vdc±5%
Supply current (Idd)	1.5 mAmax.- <20MHz 2.0 mAmax.- 20MHz~<32MHz 2.5 mAmax.- 32MHz~≤45MHz
VCO Option(Tuning Range)	See Part Number on Page 1
Operating temperature (Topr)	See Part Number on Page 1
Storage temperature (Tsto)	40℃ to+85℃
Start-up time (Tstup)	2ms max
Output voltage (Voh/Vol)	Vop-p=0.8V
Output Load	10k\|10pF
Control Voltage to reach Pull Range	0.5V min 2.5V max
Control Voltage Impedance	500k2 min
Phase Noise typ.at 19.2MHz 10Hz 100Hz 1kHz 10kHz 100kHz	-91 dBc/Hz -116 dBc/Hz 137 dBc/Hz -149 dBc/Hz -150 dBc/Hz
Frequency Tolerance (Ftol)at 25℃	±2.0ppm
Power Supply Stability±5%(Fpwr)	±0.2ppm
Load Stability±10%(Fload)	±0.2ppm
Aging	±1.0ppm lst year

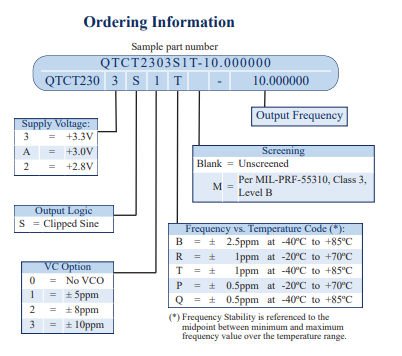

訂購指導：

QTCT230訂購信息

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。
