41416雙環形功率電感器Vanguard Electronics

發布時間：2024-06-12 09:39:32 瀏覽：515

　　Vanguard Electronics的41416型號屬于42000系列雙環形功率電感器，是專為高可靠性和穩健性應用設計的，特別適合嚴格的工業環境。以下是該產品的關鍵特點和規格總結：

　　電氣規格：

　　- 工作溫度范圍：-55°C至+130°C

　　- 儲存溫度范圍：-60°C至+135°C

　　- 溫升(@100°C)：≤30°C

　　- 直流電感值公差：20%以內

　　- 絕緣耐壓：200 VRMS

　　- 電氣特性可根據需求定制

41416雙環形功率電感器Vanguard Electronics

型號：

M27/356 Dash No.	Vanguard Part Number	Series Inductance (mH)*	Series DC Current max (Amps)	Series DCR (Ohms±25%)	Parallel Inductance (mH)	Parallel DC Current max (Amps)	Parallel DCR (Ohms±25%
-1	41416	20	0.06	54	5	0.12	13.5
06	42652	15	0.07	40.5	3.75	0.14	10.125
-11	42657	10	0.08	27	2.5	0.16	6.75
-16	42662	7.5	0.10	20.3	1.88	0.20	5.075
-21	42667	5.0	0.12	13.5	1.25	0.24	3.375
-26	42672	3	0.16	8.1	0.75	0.32	2.025
-31	42677	2	0.19	5.4	0.5	0.38	1.35
-36	42682	1	0.27	2.7	0.25	0.54	0.675
41	42687	0.750	0.31	2	0.1875	0.62	0.5
46	42692	0.500	0.38	1.3	0.125	0.76	0.325
51	42697	0.250	0.53	0.66	0.0625	1.06	0.165
-56	42702	0.100	0.78	0.30	0.025	1.56	0.075
61	42707	0.040	1.18	0.14	0.01	2.36	0.035

　　特點：

　　- 緊湊低剖面設計，適合自動化裝配

　　- 符合MIL-PRF-27軍用規格

　　- 錫鉛(Tin-Lead)焊接終端

　　- 具有磁屏蔽功能

　　- 終端形式可選

　　- 可按Mil規范或VE零件編號訂購

　　應用：

　　- 濾波電感器

　　- 波紋抑制器

　　- 共模扼流圈

　　- 隔離變壓器

　　- 電源供應器

　　- DC/DC轉換器

　　- SEPIC轉換器

　　物理規格

　　- 電感范圍：0.01至20 mH

　　- 直流電阻(DCR)：0.035至54 Ohms

　　- 電流額定值：0.06至2.36 Amps

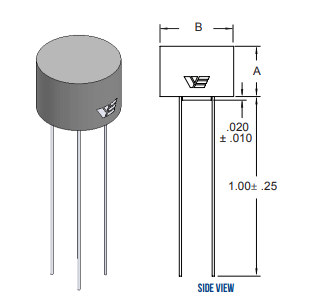

　　- 尺寸：

　　- A: 最大7.11mm

　　- B: 最大10.41mm

　　- C: ±0.010 (6.6mm)

　　- D: ±0.010 (4.06mm)

　　- 端子直徑: ±0.002 (0.31mm)

　　此產品專為高可靠性和穩健性應用設計，非常適合于各種嚴格的工業環境，如軍事、航空航天、醫療設備和工業自動化等領域。

更多Vanguard Electronics相關產品請?jiān)L問立維創展官網。
