XCA204A0K1MR降壓DC-DC電源模塊TOREX

發布時間：2024-07-04 09:24:06 瀏覽：909

　　XCA204A0K1MR是由Torex公司生產的一款高性能同步降壓DC/DC電源模塊。這款轉換器設計用于將較高的輸入電壓降低至較低的輸出電壓，適用于多種電子設備的電源管理需求。

XCA204A0K1MR降壓DC-DC電源模塊TOREX

　　該模塊的主要特點包括：

　　1. 工作電壓范圍：XCA204A0K1MR的工作電壓范圍為4.5V至18.0V，這使得它能夠適應多種輸入電壓條件。

　　2. 內置Nch-Nch驅動FET：模塊內部集成了N溝道MOSFET作為驅動器，這有助于提高轉換效率和簡化外部電路設計。

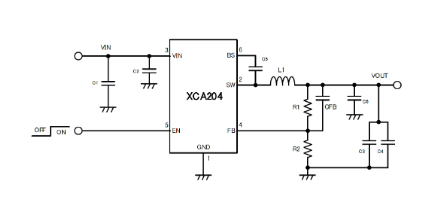

　　3. 輸出電壓可調：通過外部電阻R1和R2，用戶可以將輸出電壓設置在0.8V至0.65×VIN或最高7.0V之間，提供了靈活的電壓調節能力。

　　4. 工作頻率：該模塊的工作頻率為700kHz，這有助于減小外部元件的尺寸并提高轉換效率。

　　5. 控制方式：采用PWM/PFM自動切換控制方式，根據輸出電流的需求在PWM(脈寬調制)和PFM(脈沖頻率調制)之間自動切換，以實現在不同負載條件下的高效率轉換。

　　6. 軟啟動時間：內部固定的軟啟動時間為1.3ms，有助于減少啟動時的電流沖擊。

　　7. 保護功能：內置欠壓鎖定(UVLO)功能，當輸入電壓降至4.1V以下時，會自動關閉驅動FET以保護電路。此外，還具備過流保護和熱關斷功能，確保在異常情況下設備的安全運行。

規格參數：

輸入電壓	4.5V~18V (絕對最大20V)



輸出電壓	0.8V ~ 0.65×VIN 或7V Max
FB電壓	0.765V ±3.0%
輸出電流	3.0A
工作頻率	700kHz
控制方式	PWM/PFM 自動切換
效率	92%
內部功率 MOSFET	High-side 85mΩ
內部功率 MOSFET	Low-side 45mΩ
軟啟動時間	1.3ms
保護功能	UVLO
	電流限制
	熱關斷
電容	對應陶瓷電容
工作環境溫度	-40℃ ~ 85℃
環保相關	符合歐盟 RoHS 指令，無鉛

　　XCA204A0K1MR適用于多種應用場景，包括機頂盒、便攜式電視、液晶電視和AP路由器等，為這些設備提供穩定可靠的電源解決方案。

更多Torex DCDC降壓轉換器可咨詢立維創展。
