MAXM17623/MAXM17624 μModule降壓電源模塊

發布時間：2024-08-16 09:41:35 瀏覽：672

　　MAXM17623和MAXM17624是Maxim美信喜馬拉雅系列的一部分，這是一系列穩壓器IC和電源模塊，旨在降低工作溫度并簡化電源設計。這兩款產品是高頻、同步、降壓型DC-DC轉換器，集成了MOSFET、補償元件和電感，適用于2.9V至5.5V的輸入電壓范圍。它們支持高達1A的負載電流，并允許使用低成本的輸入和輸出小電容。輸出電壓可以在0.8V至3.3V范圍內調節。

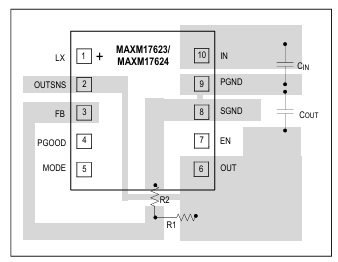

MAXM17623/MAXM17624 μModule降壓電源模塊

　　這些電源模塊通過集成多個組件，大大降低了設計的復雜度和制造風險，提供了真正的即插即用電源方案，有助于縮短產品上市時間。在穩態工作時，它們采用峰值電流模式控制方法，并提供1ms的固定軟啟動時間以降低輸入浪涌電流。用戶可以選擇在輕載時使用PWM或PFM模式。MAXM17623的工作頻率為2MHz，提供0.8V至1.5V的輸出電壓，而MAXM17624的工作頻率為4MHz，提供1.5V至3.3V的輸出電壓。

　　MAXM17623和MAXM17624模塊采用薄型、小尺寸的10引腳uSLIC?封裝，尺寸為2.6mm x 2.1mm x 1.3mm。它們適用于多種應用，包括電池供電應用、分布式供電系統、工業傳感器和過程控制、負載點電源以及標準5V電源。

　　這些模塊的特性包括易于使用、2.9V至5.5V的輸入范圍、0.8V至3.3V的可調節輸出、±1%的反饋電壓精度、高達1A的輸出電流、2MHz或4MHz的固定工作頻率、100%占空比、內部補償、全陶瓷電容設計、高效能、可選的PWM或PFM工作模式、低至0.1μA的關斷電流、靈活的設計、內部軟啟動和預偏置啟動、漏極開路電源就緒輸出(PGOOD引腳)、過溫保護、-40°C至+125°C的工作環境溫度/-40°C至+150°C的結溫以及符合跌落、沖擊和振動標準的堅固耐用性。

型號：

PART NUMBER	TEMP RANGE	PIN-PACKAGE	VouT(V)
MAXM17623AMB+	40℃ to +125℃	10-pin 2.6mm x2.1mm x1.3mm uSLIC package	0.8 to 1.5
MAXM17623AMB+T	40℃ to +125℃	10-pin 2.6mm x2.1mm x1.3mm uSLIC package	0.8 to 1.5
MAXM17624AMB+	-40℃ to+125℃	10-pin 2.6mmx2.1mm x1.3mm uSLIC package	1.5 to 3.3
MAXM17624AMB+T	40℃ to +125℃	10-pin 2.6mmx2.1mm x1.3mm uSLIC package	1.5 to 3.3

相關推薦：

Maxim美信μModule降壓穩壓器

更多MAXIM美信品牌產品信息可咨詢立維創展。
