MYMGC1R83BFPF2RV非隔離式DC-DC電源模塊Murata村田
發布時間:2024-09-04 09:06:16 瀏覽:595

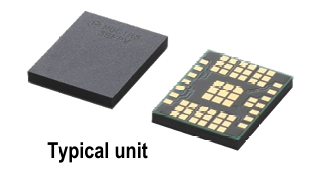

MYMGC1R83BFPF2RV是Murata村田公司生產的一款微型MonoBK?非隔離式DC-DC電源模塊,也被稱為“Mono Block”。這款模塊專為嵌入式應用設計,特別適用于非隔離負載點(POL)DC-DC電源轉換器。其小巧的外形尺寸僅為11.9 x 15.0 x 2.4毫米,非常適合空間受限的應用場景。
該模塊的應用領域廣泛,包括為FPGA/CPU、數據通信/電信系統、分布式總線架構(DBA)、可編程邏輯和混合電壓系統供電。它基于固定頻率同步降壓轉換器開關拓撲,具有高功率轉換效率,并配備了on/Off控制和Power Good信號輸出。此外,該模塊還包括欠壓鎖定(UVLO)、輸出短路保護和過流保護等功能。
MYMGC1R83BFPF2RV的主要技術參數如下:
- 最大輸出電流(Iout):3.2A
- 輸入電壓范圍(Vin):3.3V至5.5V
- 典型輸入電壓(Vin typ):5V
- 輸出電壓(Vout):0.85V
- 輸出數:4個
- 效率:82%
- 開關頻率:2000kHz
- 尺寸:11.9mm(寬)x 15.0mm(長)x 2.4mm(高)
- 工作溫度范圍:-40℃至85℃
- 電路拓撲:Buck(降壓)
- 封裝:SMD
型號:
PART NUMBER | 0UTPUT | INPUT | Eficiency [%] | PACKAGE | ||||||||
Vout [Vdc] | out A(max.)] | Power [W | R/N(typ. [%of Vout] | Regulation(max. | Vin(typ. [Vdc] | Range [Vdc] | in no load [mA] | lin fuilload [A] | [mm] | |||
Line[% | Load[%] | |||||||||||
MYMGC1R83BFPF2RV | 0.85 | 3.2 | 2.72 | 1 | ±1.0 | ±1.0 | 5 | 3.3-5.5 | 127 | 2.3 | 81 | 11.9x15.0x2.4 |
0.85 | 0.5 | 0.43 | 1 | ±1.0 | ±1.0 | |||||||
1.2 | 0.5 | 0.60 | 1 | ±1.0 | ±1.0 | |||||||
1.8 | 1.5 | 2.70 | 1 | ±1.0 | ±1.0 | |||||||
MYMGC1R83BFPF2RVD | 0.85 | 3.2 | 2.72 | 1 | ±1.0 | ±1.0 | 5 | 3.3-5.5 | 127 | 2.3 | 81 | 11.9x15.0x2.4 |
0.85 | 0.5 | 0.43 | 1 | ±1.0 | ±1.0 | |||||||
1.2 | 0.5 | 0.60 | ±1.0 | ±1.0 | ||||||||
1.8 | 1.5 | 2.70 | 1 | ±1.0 | ±1.0 |
此外,該模塊還提供了四個不同的輸出電壓,分別是0.85V、0.85V、1.2V和1.8V,每個輸出都有其對應的電流和電壓調整率。模塊還具備快速負載變化響應、過流保護、熱保護、使能控制、Power Good信號和I2C功能等特性。Murata還進行了高可靠性/熱沖擊測試,確保模塊在-40℃至+125℃的溫度范圍內能夠承受700次循環。
注:Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
