LS94,SST94單通道P溝道JFET開關Linear Systems

　　LS94和SST94是由Linear Systems公司生產的單通道P溝道JFET開關，它們是Toshiba 2SJ94的直接替代品，特別適合用于超低噪聲音頻/聲學應用。以下是這兩款產品的主要特性和電氣參數：

　　主要特性：

　　1. 高跨導(Gfs)：典型值為22 mS，表明了其在放大信號時的高靈敏度。

　　2. 高輸入阻抗(IG)：僅為1.0 nA，意味著輸入端對信號源的負載非常小。

　　3. 低電容：CRSS(源極反向轉移電容)為32 pF，有助于提高高頻應用的性能。

　　4. 多種封裝形式：包括TO-92、SOT-89和裸片形式，以適應不同的電路設計需求。

　　絕對最大額定值：

　　存儲溫度：-55°C至+150°C。

　　結溫工作溫度：-55°C至+135°C。

　　最大連續功耗：400 mW。

　　柵極正向電流(IG(F))：-10 mA。

　　最大電壓：

　　- 柵極到漏極電壓(VGD)：25V。

　　- 柵極到源極電壓(VGS)：25V。

　　電氣特性(@ 25°C)：

　　柵極到漏極擊穿電壓(BVGDS)：最小值為25V。

　　柵極到源極開啟電壓(VGS(OFF))：0.15V至2V。

　　漏源飽和電流(IDSS)：-30 μA至-2.6 mA。

　　柵極工作電流(IG)：50 pA。

　　柵源漏電流(IGSS)：1 nA。

　　全導通跨導(Gfss)：8 mS至22 mS。

　　漏源導通電阻(RDS(on))：75 Ω至150 Ω。

　　共源輸入電容(CISS)：105 pF。

　　共源反向轉移電容(CRSS)：32 pF。

　　封裝類型：

　　TO-92：一種常見的小外形封裝。

　　SOT-89：表面貼裝型封裝。

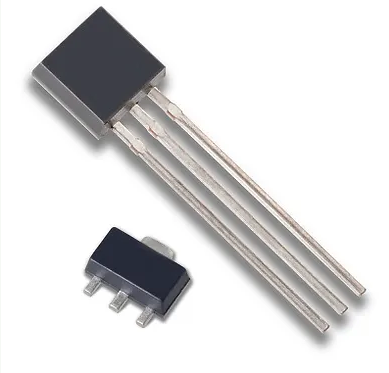

LS94和SST94 JFET封裝

　　LS94和SST94 JFET適用于一般用途的高增益放大應用，尤其是在需要高輸入阻抗和低噪聲的場合。這兩款JFET開關因其出色的性能和靈活性，成為了音頻和聲學領域中理想的選擇。
