- 產品詳情

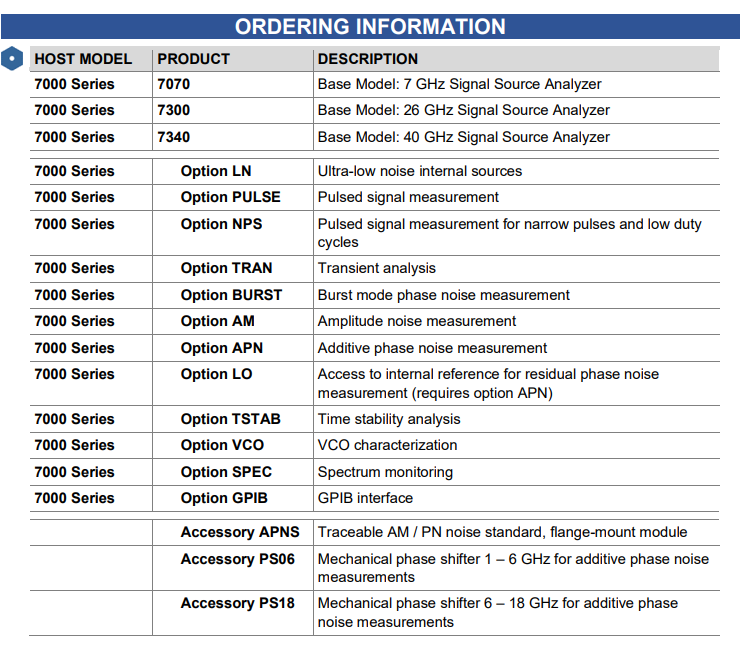

7000 系列是一款一體化集成解決方案，可提供一組不可或缺的低噪聲相位測量功能。7000 系列在一個裝置中同時提供絕對值和添加劑(殘差)測量功能，無需額外費用，是市場上最靈活的解決方案。該儀器包括一個雙通道互相關系統，該系統具有兩個內部可調諧參考源，也允許使用外部源參考進行測量。我們為 7000 系列相位噪聲測試儀提供三種平臺選項：7070 1 MHz 至 7 GHz、7300 1 MHz 至 26 GHz、7340 1 MHz 至 40 GHz、7350 1 MHz 至 50 GHz 和 7360 1 MHz 至 65 GHz。
特征：
一體化緊湊型快速測量系統
測量低至 -190 dBc/Hz
寬失調范圍：0.01 Hz至100 MHz
通過可選的內部或外部基準實現最高的靈活性和動態范圍
兩個極其靈活的集成可編程低噪聲電源和 VCO 調諧電壓。
強大的 GUI 和編程界面
外部電池組選項
應用：
相位噪聲的高速生產測試
VCO測試和表征
放大器、發射器、混頻器的加性相位噪聲表征
超低相位噪聲振蕩器分析
DRO、SAW、YIG、VCO、PLL、合成器等
時鐘的時間穩定性分析
規格：
| 頻率范圍 | 7070: 1 MHz to 7 GHz 7350: 1 MHz to 50 GHz 7360: 1 MHz to 65 GHz |
| 輸入功率范圍 | -10 至 +20 dBm |
| 分析范圍（偏移） | 0.01 Hz 至 100 MHz |
| 尺寸（寬 x 長 x 高） 重量 | 18.4 x 13.5 x 6.1 in [467.5 x 342 x 154 mm] 22lbs [10 kg] |
| 支持的測量 | CW 和脈沖絕對相位噪聲（標準、超低噪聲、高漂移模式）、 CW 和脈沖加性相位噪聲、CW 和脈沖幅度噪聲、FFT（快速傅里葉變換）和瞬態分析儀、時間穩定和頻譜分析、頻率計數器、艾倫偏差、抖動、功率和相位、VCO 表征測試臺和基帶測量。 |
信號源分析儀資源
儀器的遙控器可通過LAN(VXI-11)、USB或GPIB獲得。GPIB是一個選項，符合IEEE標準。遙控器通過用戶選擇的軟件或命令字符串選項進行尋址。隨附的綜合 GUI 使用戶能夠在 BNC 熟悉的虛擬儀表板中控制所有參數。
