ispMACH 4000V/B/C/Z系列

ispMACH 4000簡介:

Lattice的高性能ispMACH 4000系列提供了超快速CPLD解決方案。該系列是萊迪思兩種最流行的架構的融合:ispLSI?2000和ispMACH 4A。ispMACH 4000架構保留了這兩個系列的優點，專注于重大創新，在靈活的CPLD系列中結合了最高性能和低功耗。

ispMACH 4000結合了高速度和低功耗以及易于設計所需的靈活性。憑借其強大的Global Routing Pool和Output Routing Pool，該系列提供了出色的First-Time-Fit，時序可預測性，路由，引腳保留和密度遷移。

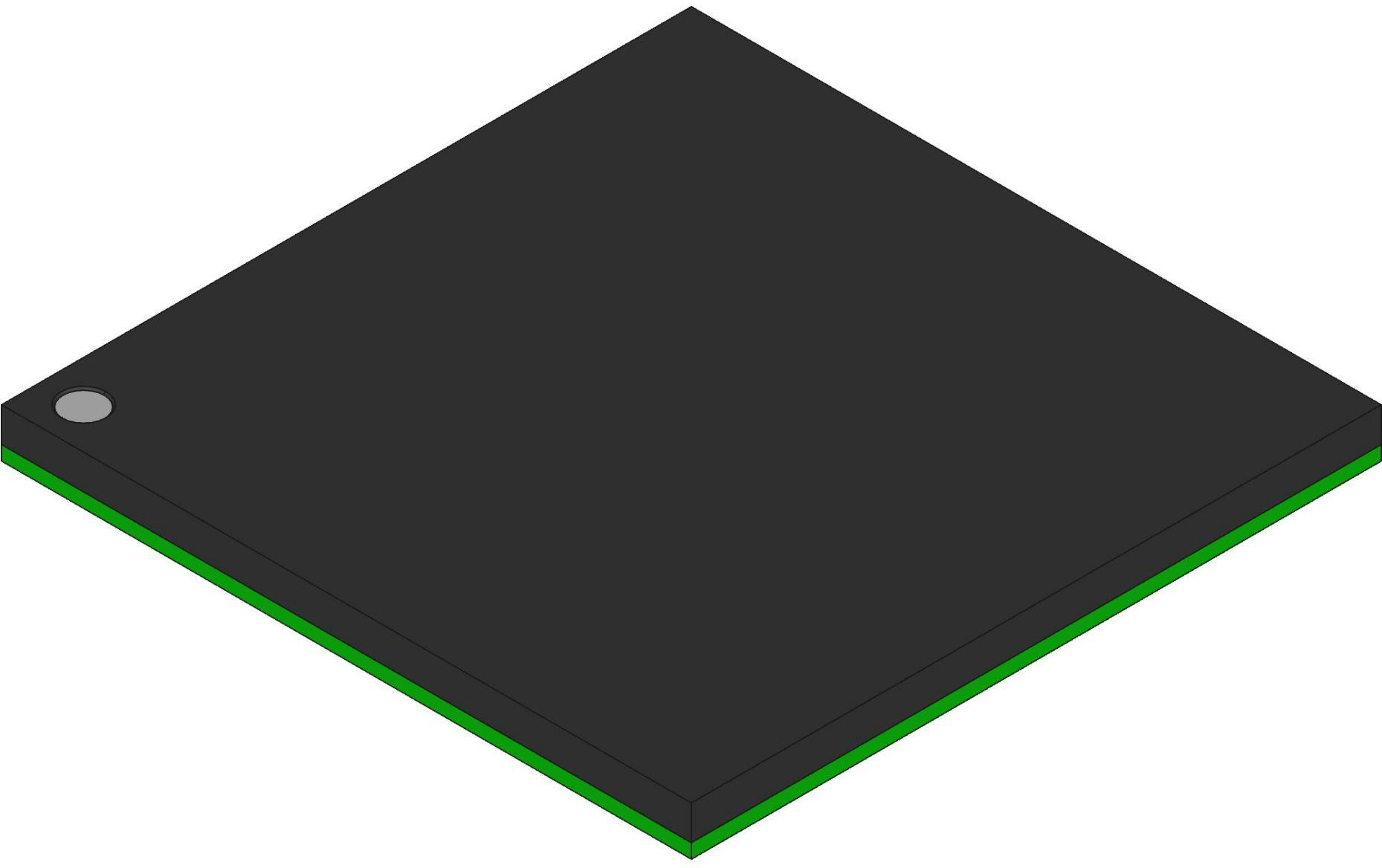

ispMACH 4000系列提供32到512個宏細胞的密度。在Thin Quad Flat Pack (TQFP)、Chip Scale BGA (csBGA)和Fine Pitch Thin BGA (ftBGA)封裝中有多種密度i /O com組合

從44到256個瓶/球。表1顯示了宏單元、包和I/O選項，以及其他關鍵參數。

ispMACH 4000系列具有增強的系統集成能力。支持3.3 V (4000V)、2.5 V (4000B)、1.8 V (4000C/Z)電源電壓和3.3 V、2.5 V、1.8 V接口電壓。此外，當I/O組配置為3.3 V工作時，輸入可以安全地驅動到5.5 V，使該系列可以耐受5 V。ispMACH 4000還提供增強的I/O功能，如壓擺率控制、PCI兼容性、總線保持器鎖存器、上拉電阻、下拉電阻、漏極輸出和熱插拔。ispMACH 4000系列產品是3.3 V/2.5 V/1.8 V系統內可編程接口，通過IEEE標準1532。IEEE標準1149.1邊界掃描測試能力也允許在自動化測試設備上進行產品測試。1532接口信令 TCK、TMS、TDI和TDO被引用到VCC(邏輯核心)。

特性:

高性能

?f_MAX = 400MHZ最大工作頻率

?t_PD = 2.5 ns傳播延遲

?多達四個全球時鐘引腳與可編程時鐘極性控制

?每次輸出高達80 PTs

易于設計

?增強的宏細胞與單獨的時鐘，重置，預設和時鐘使能控制

?多達四個全局OE控制

?單個本地OE控制每個I/O引腳

?出色的首次試裝和改裝

?快速路徑，SpeedLockingTM路徑，寬pt路徑

?寬輸入門控(36輸入邏輯塊)快速計數器，狀態機和地址解碼器

解碼器零功率(ispMACH 4000Z)和低功率(ispMACH 4000V/B/C)

?典型靜態電流10μA (4032Z)

?典型靜態電流1.3 mA (4000C)

?1.8 V鐵芯低動態功率

?ispMACH 4000Z工作低至1.6 V V_CC
